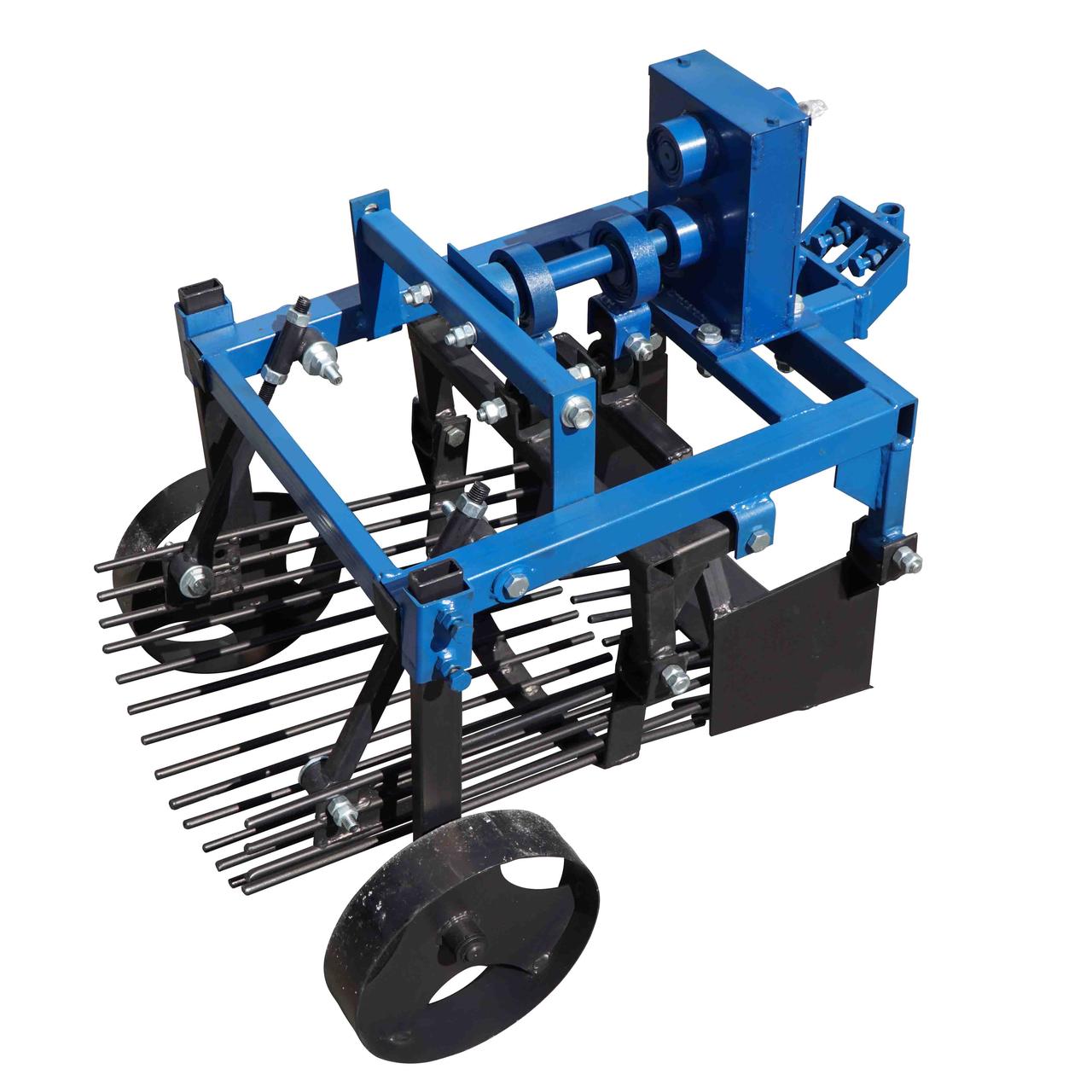

Картоплекопалка на мотоблок з валом відбору без ЗХ КК17

Картоплекопачка на мотоблок з валом відбору ВОМ

Купити картоплекопачку на мотоблок з валом відбору з доставкою:

• (097)402-55-62
• (066)916-56-20 - viber

1. Ви дзвоните і робите замовлення у телефонному режимі.
2. Ми привозимо Вам товар.
3. Оплачуєте при отриманні після огляду.

Картоплекопачка на мотоблок з валом відбору. Характеристика:

Картоплекопачка на мотоблок з валом відбору. Принцип роботи:

Двоексцентриковий вібраційний картоплекопач може агрегатуватися з мотоблоками від 6 л. с., які оснащені двигуном повітряного охолодження і мають задній ВОМ зі шпонковим пазом.

Для мотоблоків з шліцьовим валом потрібно виготовити перехідник і внести зміни в конструкцію.

Двоексцентриковий вібраційний картоплекопач може агрегатуватися з мотоблоками від 6 л. с., що оснащені двигуном повітряного охолодження і мають задній ВВП зі шпонковим пазом. Для мотоблоків зі шліцьовим валом потрібно виготовити перехідник, і внести в конструкцію зміни.

Для нормальної роботи картоплекопача бажано попередньо очистити ділянку від бадилля.

Принцип роботи

Первинний вал редуктора або вал-шестерня картоплекопача отримує обертання від вала відбору потужності мотоблока через карданний вал. Карданний вал в комплект не входить і купується окремо. З вторинного вала редуктора картоплекопача оберти передаються на два ексцентрика, які за допомогою спеціальних штовхачів передають зворотно-поступальний рух на грохот і ніж. У процесі збирання урожаю картоплі ніж підрізає пласт ґрунту з бульбами і подає його на грохот, де вони очищаються від ґрунту і викидаються на поверхню землі. Приводи ножа і грохота працюють від окремих ексцентриків, що суттєво знижує вібрації в процесі збирання.
Регулювання глибини викопування залежить від діаметра коліс, які встановлені на мотоблоку. Опорні колеса картоплекопача використовуються для регулювання кута атаки. Причіпний пристрій приварений.

Додатково зверніть увагу:

Власникам мотоблока з ходозменшувачем та з вбудованим редуктором пропонуємо звернути увагу на картоплекопач моделі КК18.

Конструкція

У конструкції картоплекопача можна виділити наступні елементи:

• рама;
• редуктор;
• вал зі штовхачами;
• активний ніж;
• грохот;
• причіпний пристрій;
• опорні колеса.

Поздовжня рама картоплекопача виготовлена зі сталевої профільної труби перерізом 40 × 40 мм, товщина стінки 2 мм, довжина складає 495 мм. Поперечна рама виготовлена з профільної труби 50 × 25, товщина стінки складає 3 мм, а її довжина становить 446 мм. Також є додаткові перемички і підсилювачі, для забезпечення міцності і надійності конструкції.

Редуктор має набір шестерень, який дозволяє працювати з картоплекопачем при комфортному рівні обертів і вібрації пристрою. Вал-шестерня виготовлений зі сталі марки 45 і має 15 зубів, модуль зуба становить 2,5. Нижній вал також виготовлений з 45 сталі, на нього встановлена велика шестерня, яка має 52 зубці, модуль зуба також має значення 2,5.

Активний ніж має товщину 5 мм і ширину 382 мм.

Грохот має всього 17 зубців, довжина яких становить 500 мм.

Причіпний пристрій стандартний для мотоблоків з двигуном повітряного охолодження, типу Zirka-105. Опорні колеса кріпляться за допомогою болтового з'єднання.

Купити картоплекопачку на мотоблок з валом відбору потужності:

можна зв'язавшись з нами за телефоном або залишити заявку на нашому сайті та наші продавці зв'яжуться з Вами.

Доставляємо в будь-яку точку України своїми автомобілями або транспортною компанією.

Розрахунок при отриманні.

БЕЗ ПОПЕРЕДНЬОЇ ОПЛАТИ.
